氣動薄膜套筒調節閥工作原理圖
時間：2017-04-21 10:48:34 來源：多儀閥門 點擊：0次
氣動薄膜套筒調節閥采用平衡型閥芯，消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，閥芯導向面大，可以減小流體流動引發振動，且噪音低，比普通的單、雙座調節閥噪聲降低10dB左右，能用于壓差相對較大的場合，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
氣動薄膜套筒調節閥采用套筒導向，導向面積大，穩定性好，可以快速在線更換閥內件，維修效率高，節約人力和時間，比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點。
氣動薄膜套筒調節閥工作原理：
氣動薄膜套筒調節閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接收工業自動化控制系統輸入的（0-10mA DC或4-20mA DC）相關信號，并借助一系列部件，自動地控制調節閥開度，從而達到對管道內流體壓力、溫度、流量、液位等工藝參數的連續調節。

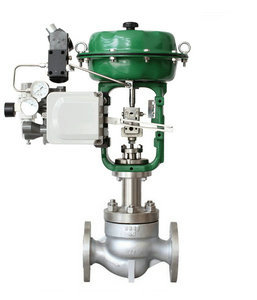

氣動薄膜套筒調節閥工作原理動態圖
氣動薄膜套筒調節閥流道呈S流線型，整體具有工作平穩、允許壓差大、流量特性準確、噪音低等特點，特別適用于流量大，閥前后壓差較大，泄露要求不高的工作場合。
