電動法蘭球閥安裝使用說明
時間：2016-08-18 16:46:11 來源：多儀閥門 點擊：0次
電動法蘭球閥的工作原理是通過電源驅動，旋轉閥桿來達到閥門的啟閉，具有開關輕便，體積小，密封性可靠，結構簡單，維修方便等特點，由于電動法蘭球閥密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。而對于電動球閥的正確安裝關系到工況的運行狀況，及使用過程中的安全性，用戶應對此使用說明有所了解。
一、安裝前的準備
1、電動法蘭球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受球閥的重量，否則管道上必須配有適當的支撐。
2、把閥前后管線吹掃干凈，清除掉管帶內的油污、焊渣和一切其他雜質。
3、核對球閥的標志，查明球閥完好無損。將閥全開全閉數次，證實其工作正常。
二、電動法蘭球閥安裝方法及步驟
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、檢查閥孔，然后清洗閥孔。沖洗和清除干凈管道中所有堆積的雜質(這些物質可能會(huì )損壞閥座和球)。
3、在安裝期間，請不要利用閥的閥桿或手柄(手輪)部分作為起重物品的支點，以避免出現倒塌和其他意外事故。

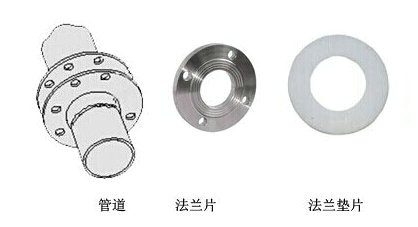

4、把閥裝上管道。本類閥可以放置于管道的任何位置和方向。兩頭先各自固定在一個法蘭片上，然后在兩頭法蘭盤片之間加上法蘭墊片，固定好。放置的順序如下圖：
5、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來清除管線的偏離。
6、最后用螺栓將兩個法蘭片對準法蘭孔拉緊使其緊密結合。(有的管道或者是管件器材，已經自帶法蘭。)
三、電動法蘭球閥的操作和使用
1、操作前須確認管路和閥已被沖洗干凈。
2、閥的操作由旋轉閥桿(手動或自動控制方式)完成：順時針旋轉1/4圈(90°)時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。
3、當手柄或閥桿頂部溝槽方向與管線平行時，閥門為開啟狀態。
4、閥桿的扭力將會(huì )依下列因素的改變而有所差異：閥門開關的時間長度、管道系統的介質、管道壓力和閥座的類型等。
